防火服

防火服是消防員及高溫作業(yè)人員近火作業(yè)時穿著的防護服裝，用來對其上下軀干、頭部、手部和腳部進行隔熱防護，包括防火上衣、防火褲、防火頭套、防火手套以及防火腳套。具有防火、隔熱、耐磨、耐折、阻燃、反輻射熱等特性，反輻射熱溫度高達1000℃。

防火服簡介

防火服由阻燃纖維織物與真空鍍鋁膜的復合材料制作而成，不含石棉，具有比重輕、強度高、阻燃、耐高溫、抗熱輻射、防水、耐磨、耐折、對人體無害等優(yōu)點，能有效地保障消防隊員、高溫場所作業(yè)人員接近熱源而不被酷熱、火焰、蒸氣灼傷。

防火服是由外層、隔熱層、舒適層等多層織物復合而成，這種組合部分的材料可允許制成單層或多層。隔熱服外層應(yīng)采用具有反射輻射熱的金屬鋁箔表面材料，并能滿足基本服裝制作工藝要求和輔料相對應(yīng)標準的性能要求。

防火服面料的選擇

防火服需要的是阻燃面料覆合鋁箔，阻燃面料主要有兩種一種是全棉阻燃斜紋紗卡，一種C/N棉錦阻燃布，覆合鋁箔后既有良好的阻燃性能，外面的鋁箔層還可以起到很好的防熱輻射功能。

應(yīng)用

適用于消防、化工、石油、電力、鋼鐵、機械、食品、電子、礦工業(yè)等行業(yè)。

技術(shù)要求

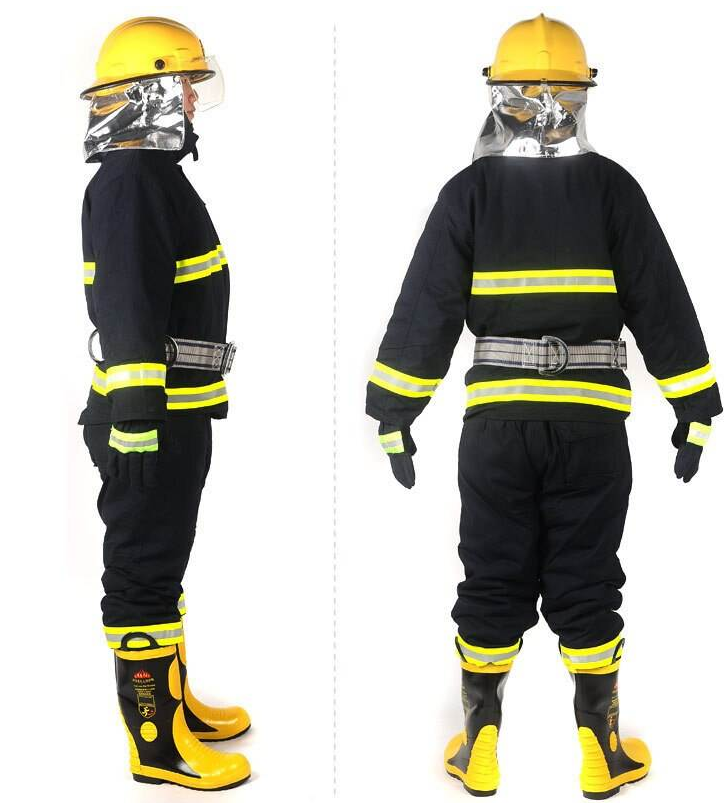

防護服的結(jié)構(gòu)防護服是由外層、防水透氣層、隔熱層、舒適層多層織物復合而成的。這種復合物可允許制成單衣或夾衣。并能滿足基本服裝制作工藝要求和輔料相對應(yīng)標準的性能要求。5.1.2　防護上衣5.1.2.1　保護的區(qū)域防護上衣應(yīng)對消防員的上部軀干、頸部、手臂和手腕提供保護，但保護的范圍不包括頭部和手部。防護上衣和防護褲子多層面料之間的重疊部分不應(yīng)小于200mm。5.1.2.2　衣領(lǐng)防護服的衣領(lǐng)高度不應(yīng)小于102mm，并應(yīng)有搭接或扣牢配件。衣領(lǐng)的結(jié)構(gòu)應(yīng)包括外層、防水透氣層、隔熱層。5.1.2.3　門襟門襟的結(jié)構(gòu)應(yīng)包含外層、防水透氣層和隔熱層。5.1.2.4　袖口袖口應(yīng)設(shè)計得使之能保護消防員的手腕，并防止燃燒的廢碎片進入到袖子中。袖口不得妨礙防護服的穿著，并應(yīng)與防護手套的佩戴相配合。5.1.3　防護褲子防護褲子應(yīng)對消防員的下肢和腿提供保護，但不包括踝部和腳部。5.1.4　反光標志帶反光標志帶應(yīng)牢固地縫合在防護服上衣和褲子上，分體式防護服在上衣胸圍、下擺、袖口、褲腳處縫合寬度不應(yīng)小于50mm的反光標志帶。反光標志帶的設(shè)置，應(yīng)在其360°方位均能可見。5.1.5　標簽的位置標簽應(yīng)放置在防護上衣前胸左側(cè)的舒適層上。5.1.6　顏色防護服的顏色為藏藍色。5.1.7　輔料a) 所有五金件應(yīng)無斑點、結(jié)節(jié)或尖利的邊緣。并經(jīng)防腐蝕處理；b) 應(yīng)選用具有阻燃性的縫紉線和搭扣，顏色與外層面料相匹配；c) 防護上衣的前門襟處應(yīng)選用不小于8號的拉鏈，顏色與外層面料相匹配；d) 防護褲子的背帶應(yīng)選用松緊帶。5.2　面料性能5.2.1　外層5.2.1.1　阻燃性能損毀長度不應(yīng)大于100mm，續(xù)燃時間不應(yīng)大于2s，且不應(yīng)有熔融，滴落現(xiàn)象。5.2.1.2　表面抗?jié)裥阅苷此燃壊粦?yīng)小于3級。5.2.1.3　斷裂強力經(jīng)、緯向干態(tài)斷裂強力不應(yīng)小于650N。5.2.1.4　撕破強力經(jīng)、緯向撕破強力不應(yīng)小于100N。5.2.1.5　熱穩(wěn)定性能經(jīng)260℃±5℃熱穩(wěn)定性能試驗后，沿經(jīng)、緯方向尺寸變化率不應(yīng)大于10%，試樣表面無明顯變化。5.2.1.6　單位面積質(zhì)量單位面積質(zhì)量應(yīng)為面料供應(yīng)方提供額定量的±5%。5.2.1.7　色牢度耐洗沾色不應(yīng)小于3級，耐水摩擦不應(yīng)小于3級。5.2.2　防水透氣層5.2.2.1　耐靜水壓性能耐靜水壓不應(yīng)小于17Kpa。5.2.2.2　透水蒸氣性能水蒸氣透過量不應(yīng)小于5000g/（m2?24h）。5.2.2.3　熱穩(wěn)定性能經(jīng)180℃±5℃熱穩(wěn)定性能試驗后，沿經(jīng)、緯方向尺寸變化率不應(yīng)大于5%，試樣表面無明顯變化。5.2.3　隔熱層5.2.3.1　阻燃性能損毀長度不應(yīng)大于100mm，續(xù)燃時間不應(yīng)大于2s，且不應(yīng)有熔融、滴落現(xiàn)象。5.2.3.2　熱穩(wěn)定性能經(jīng)180℃±5℃熱穩(wěn)定性能試驗后，沿經(jīng)、緯方向尺寸變化率不應(yīng)大于5%，試樣表面無明顯變化。5.2.4　舒適層的性能不應(yīng)有熔融、滴落現(xiàn)象。5.3　整體防護性能熱防護能力TPP值不應(yīng)小于28cal/cm2。5.4　針距密度各部位縫制線路順直、整齊、平服、牢固、松緊適宜，明暗線每3cm不應(yīng)小于12針，包縫線每3cm不小于九針。5.5　色差防護服的領(lǐng)與前身、袖與前身、袋與前身、左右前身不應(yīng)小于4級，其它表面部位不應(yīng)小于4級。5.6　接縫斷裂強力防護服外層接縫斷裂強力不應(yīng)小于650N。5.7　反光標志帶5.7.1　逆反射系數(shù)逆反射系數(shù)應(yīng)符合表2的要求 表2　逆反射系數(shù)　單位為cd/（lx·m2）

觀 察 角	入 射 角
5°	20°	30°	40°
12，	330	290	180	65
20，	250	200	170	60
1°	25	15	12	10
1°30，	10	7	5	4

5.7.2　耐熱性能在溫度為260℃±5℃條件下。試驗5min后，反光材料表面應(yīng)無炭化、脫落現(xiàn)象。其逆反射系數(shù)不應(yīng)小于表2規(guī)定值的70%。5.7.3　阻燃性能續(xù)燃時間不應(yīng)大于2s,且不應(yīng)有熔融、滴落現(xiàn)象。5.7.4　耐洗滌性能洗滌25次后，不應(yīng)出現(xiàn)破損、脫落、變色的現(xiàn)象。5.7.5　高低溫性能經(jīng)高低溫試驗后反光標志帶不應(yīng)出現(xiàn)斷裂、起皺、扭曲的現(xiàn)象。5.8　五金件耐高溫性能試樣經(jīng)高溫試驗后，應(yīng)保持其原有的功能。5.9　縫紉線耐高溫性能試樣經(jīng)高溫試驗后，應(yīng)無融化、燒焦的現(xiàn)象。5.10　重量整套服裝重量不應(yīng)大于3.5kg。5.11　外觀質(zhì)量a) 各部位整燙平服、整潔、無燙黃、水漬、亮光;b) 衣領(lǐng)平服、不翻翹;c) 對稱部位基本一致;d) 粘合襯不準有脫膠及表面滲膠;e) 標簽位置正確，號型標志準確清晰。

防火服穿戴方法

1. 從包裝盒中取出防火服。

2. 小心卸下包裝，展開防火服，檢查其是否完好無損。

3. 拉開防火服背部的拉鏈。

4. 先將腿伸進連體防火服，然后伸進手臂，最后戴上頭罩。

5. 拉上拉鏈，并將按扣按好。

6. 穿上安全靴，并按照您的需要調(diào)節(jié)好鞋帶。

7. 必須確認褲腿完全覆蓋住安全靴的靴筒。

8. 最后戴上手套，這樣您就穿戴好了全套防火服及組件。

9.依照相反的順序脫下防火服。

防火服保養(yǎng)方法

1、每次使用脫下來后，要檢查防火服的狀況，重點檢查是否有磨損。

2、如果想要去除防火服上殘留的污垢，用自來水和中性肥皂，必要時用洗滌劑，.洗滌劑只用在受污染的部位，要小心謹慎，因為洗滌劑可能會損壞鍍鋁的表面。

3、假如防火服已經(jīng)和化學品接觸，或發(fā)現(xiàn)有氣泡現(xiàn)象，則應(yīng)清洗整個鍍鋁表面。假如防火服上留有油液或油脂的殘余物，則要用中性肥皂進行清洗。

4、防火服在重新存放前務(wù)必進行徹底的干燥，晾好最好不要折。

5、假如防火服的表面泛起小面積的不是很嚴重的灼燒痕跡或磨損，則可以用鍍鋁的噴槍進行修補。假如防火服的外部有損壞，則要更換防火服。
